- 凯迪正大软化击穿试验仪KDZD-JC
详细信息
品牌：凯迪正大 型号：KDZD-JC 加工定制：是 KDZD-JC软化击穿试验仪
一、概 述
KDZD-JC智能软化击穿试验仪是根据GB/T4074.6-2008和idtIEC60851-6:2004标准而设计的一种新型漆包圆线检测仪器。主要适用于固体绝缘材料（如：塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件）在工频电压或直流电压下击穿强度和耐电压的测试。
KDZD-JC软化击穿试验仪用于检测3.00mm及以下漆包线在热状态下漆膜软化后的绝缘性能，根据设定的预热温度、试验时间、仪器自动完成对试样的预加热、加负荷、加试验电压，达到试验时间或试样被击穿时即卸负荷，发出声光信号。该仪器采用热电偶测温，智能温度控制，能自动调节和显示试验温度、测试部分采用先进的集成电路，整个测试过程自动完成。
该仪器体积小，操作简便、安全可靠、灵敏度高、重复性能好、试验结果准确。适用于各漆包圆线生产厂家及漆包线用户检测漆包线的性能。
二、技术指标
1. 检测范围： 标称直径： 0.08mm以上2.00mm及以下；
2. 电源电压： AC220V±5% 50HZ；
3. 消耗功率：＜950W；
4. 指示温度与试样交叉点实际温度之差：≤2℃；
5. 灵敏度：当试样通过（5±1）mA电流时，仪器报警；
6. 测试电路短路电流：≤50mA；
7. 试验电压：AC100±10V；
8. 计时装置：0-9分59秒，任意设定，计时误差±1S；
9. 外形尺寸：465×335×425mm；
10.整机重量：约25kg。
三、工作原理
该仪器主要由电流检测电路，时间控制电路、电源、电机驱动电路和加热测温等几部分组成。通过加热管将试样加热到规定温度，然后在试样上同时加电压和负荷。当试样间通过5±0.5mA电流时，则仪器报警同时卸荷、卸压。如果在设定的试验时间内试样未击穿，（即设定时间内试样间电流小于（5±1）mA，则仪器不报警，但卸荷、卸压）。
四、使用注意事项
1. 开始使用该仪器时，应按本说明书第4.2-4.3条规定，使加热模具加热到试样标准规定的试验温度，才能插入试样。
2. 如遇中途停电，重新开始试验，而砝码处在压下位置时，必须按本说明书第4.4条操作。使电机旋转，抬起砝码。
3. 一定要在“电源”开关接通后，才能按“加热”开关。
4. 试样预热时间是从“计时”开关按下开始。
5. 对直径为0.2mm以上的试样，允许拉伸校直，伸长率应不大于1%。
6. 对直径小于0.2mm的试样每次取三根，两根并排放置，并应连接在一起，第三根试样置于前两根试样的上面。
注意：1. 取下砝码必须在仪器降至室温时进行，避免烫伤。
2.加热块插头处是AC220V高压电,切记注意安全,防止触电。

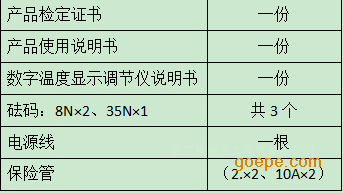

五、附 件
-
-
