- 凯迪正大六相继电保护测试仪KDJB1200
详细信息
品牌：凯迪正大 型号：KDJB1200 加工定制：是 外形尺寸：390*280*170 mm 重量：15 ㎏ KDJB1200六相继电保护测试仪
一、概述
KDJB1200继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代新的的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、转换性故障进行整组试验。具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。
二、主要特点
1．满足现场所有试验要求。本仪器具有标准的六相电压，六相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。
2．各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。
3．经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和10.4寸分辨率为800×600的LED真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
4．本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。
5．配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
6．主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
7．功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
8．采用USB接口直接和PC机通讯，无须任何转接线，方便使用。
9．可连接笔记本电脑（选配）运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。
10.具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
11.配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），125V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
12.具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
三、技术参数

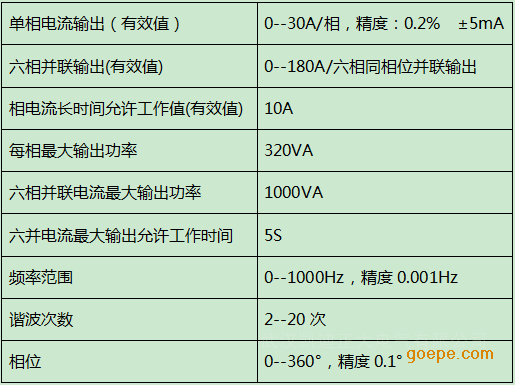

1．交流电流源（6*30A）

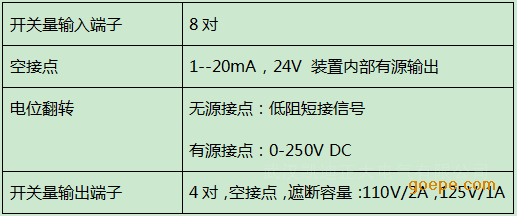

5．开关量端子
2．直流电流源

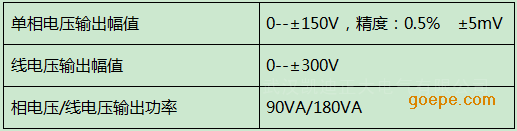

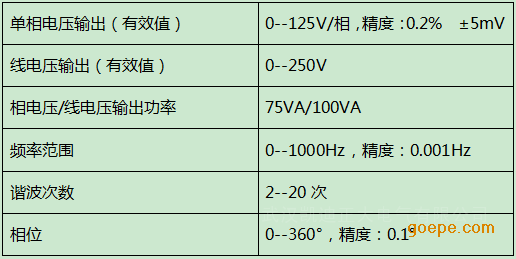

3．交流电压源
4．直流电压源

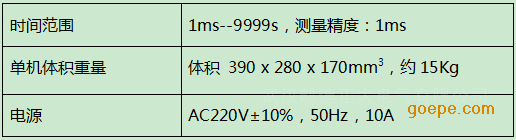

6．其他

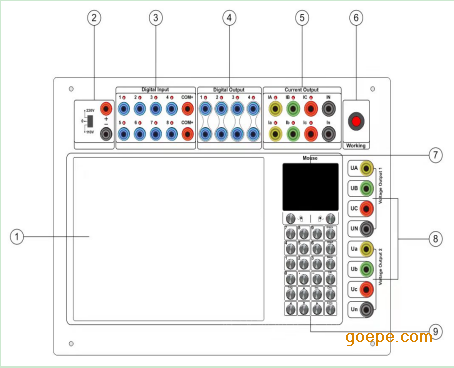

四、装置面板说明
1．显示屏：显示屏为10.4寸LED液晶屏。
2．装置辅助电源：可输出直流±110V电源，电流*大输出2A，可以给保护装置供电。
3．开关量输入：用来采集保护装置输出开关量信号，测量时间。
4．开关量输出：用来控制其他设备，无源节点，*大容量AC220V/1A。
5．D一组与第二组电流输出端子：IA、IB、IC和Ia、Ib、Ic，共六路，IN为公共端。LED亮表示电流源开路指示。
6．LED工作指示：LED闪烁表示等待工作，LED常亮表示正在工作。
7．触摸板：类似于笔记本电脑触摸板，可全方位触摸控制。左右键：左键为确认键，右键可查看文件属性。
8．D一组与第二组电压输出端子：UA、UB、UC、,Ua、Ub、Uc、UN为公共端。
9．键盘：用来输入定值数据。
五、装置硬件结构
1．内置高性能工业控制计算机
本装置采用高性能工控机作为控制计算机，配有自还原CF卡，10.4″800×600分辨率LED真彩显示器。本机带高性能专用工业键盘和鼠标，无须另接外设就可直接使用，软件在Windows XP操作系统下运行，操作简便。装置面板配有两个USB接口，可方便地进行数据存取、数据通信和软件升级等。（多功能接口可升级）
2．DSP数字信号处理系统
采用6000系列DSP控制器作为核心，FPGA可编程逻辑器件输出波形，由于采用的是DDS硬件输出波形的技术，使波形频率和相位精度相当高，同时，该系统与工控机通讯直接采用USB2.0接口，使得数据通讯稳定可靠。
3．D/A和A/D转换
采用高精度D/A转换器，同时采用有源低通滤波器，使输出波形平滑，幅频特性优良。同时控制系统还保留了12路12位A/D转换电路，可实时采集12路模拟量的输出波形并通过软件在屏幕上显示实际输出的波形，幅值和相位。
4．高精度线性电压，电流功率放大器
电流、电压采用高性能线性放大器直接耦合输出方式，使电流，电压源可直接输出交流和直流波形，并可通过软件计算输出各种如方波、各次谐波叠加的组合波形，故障暂态波形等，可以较好地模拟各种短路故障时的电流，电压特征。功放电路采用进口大功率高保真模块式功率器件做功率输出级，结合精心合理设计的散热结构，具有足够大的功率冗余和热容量，功放电路具有完备的过热、过流、过压及短路保护，电流回路允许开路，不会损坏装置。面板有电流开路指示灯，以方便用户检查接线正确与否。同时面板还有电压过载或短路指示灯，当电压回路（在有输出情况下）发生短路时，该指示灯发亮并启动蜂鸣器报警。大电流限时采用独特的硬件，限时电路，克服了传统的软件限时的缺点，使大电流使用更安全更可靠。
5．开关量输入、开关量输出
装置共有开关量输入端子8对，开关量输出端子4对。开入量、开出量都由光电隔离器和24V直流继电器组成，其工作电源为独立的24V工作电源，所以在COM端与开入量之间有24V的直流电压。以下是几种常见的开入量的接线示意图：

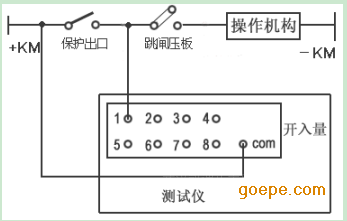

带电位的空接点：

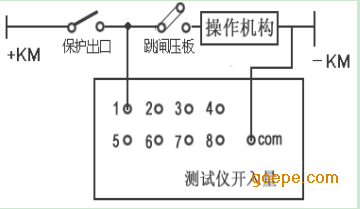

电位翻转：

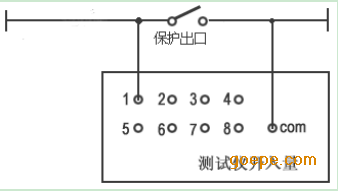

空接点：
6．专用独立的直流电源输出
装置配有两路110V直流电源电压输出，头尾相接组成+110V、0V、-110V三个端子输出，只能作保护装置的工作电源，不能作直流操作电源使用。+110V、-110V两端子可输出220V直流电压。
-
-
